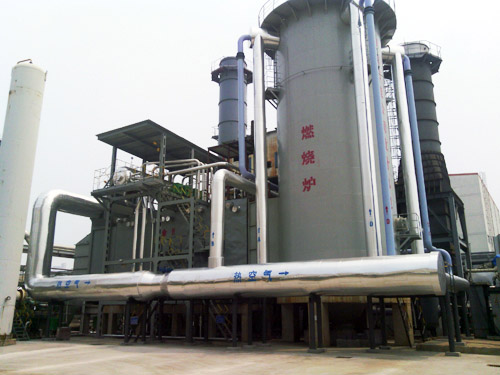

隧道式余熱蒸汽鍋爐系統為單鍋筒布置，受熱面采取吊掛結構設計，由水冷屏、過熱器、對流管束、軟水加熱器和空氣預熱器五部分組成，具有以下特點:
1、采取水平直通式煙道結構：煙氣水平直線通過煙道中各換熱面，無轉彎及死角現象，系統阻力小;
2、鍋爐過熱器前設置水冷屏,對不穩定的吹風氣燃燒所產生的不穩定的煙氣流起到均流作用,使過熱器傳熱均勻,同時割斷燃燒爐的輻射熱,對過熱器起到保護作用,可以防止過熱器在開車或停車時產生的超溫損壞;
3、吊掛結構：鍋爐所有受壓部件均采用吊掛結構,保證自由膨脹,盡可能地減少了應力的影響，運行安全性高;
4、全密閉結構：鍋爐采用特殊的密封裝置，降低鍋爐的漏風，提高了鍋爐的熱效率;
生產能力：
額定蒸發量：～130t/h
額定蒸汽壓力：～9.8MPa
